PRO-MASTER 7018: la polyvalente dotée d'un pack d'équipements complet

Vue d'ensemble de la PRO-MASTER 7018 de HOLZ-HER

Avec le centre d’usinage CNC PRO-MASTER 7018, HOLZ-HER propose aux fabricants modernes la solution idéale pour un usinage CNC rationnel et dernier cri. Quatre axes de série, tous à interpolation complète pour une flexibilité maximale.

La PRO-MASTER 7018 vous est présentée dans un design industriel totalement nouveau. L'encapsulation moderne de la tête d'usinage offre de nombreux avantages tels qu'une bonne visibilité de la zone d’usinage à l’introduction des panneaux.

Grâce à sa cote d’usinage extrême jusqu'à 5 220 mm x 1 285 mm et à sa construction massive, cette machine se prête parfaitement à l’usinage pendulaire de portes et d’éléments.

En tant que centre CNC équipable à la demande, cette machine dispose d'un design modulaire complet avec des extensions de haute qualité. Avec l'agrégat Vario5 en option par exemple, fini les angoisses pour réaliser inclinaisons et onglets. Doté d'une programmation simple, il règle l’angle de coupe de manière ultra précise et entièrement automatique par commande numérique.

Prix
x

Des exigences différentes - des prix différents

Le prix d'une machine de HOLZHER est aussi personnel que vos exigences. C'est la raison pour laquelle, le mieux est que nous examinions brièvement avec vous ce qui est important pour vous, à la suite de quoi nous vous communiquerons déjà une première offre non contractuelle.

  1. J’autorise l’utilisation des données personnelles renseignées ci-dessus aux fins de traitement et d’enregistrement de ma demande dans les systèmes du groupe Weinig, conformément à la politique de protection des données.
Conseil personnalisé
x

Conseil personnalisé - pour une productivité plus élevée et unse plus grande efficacité

Ensemble, avec votre expert de HOLZHER, vous trouverez la machine qui répond de façon optimale à vos exigences. Il vous suffit de nous renvoyer le formulaire rempli et votre expert HOLZHER sur place examinera tout le reste avec vous.

  1. J’autorise l’utilisation des données personnelles renseignées ci-dessus aux fins de traitement et d’enregistrement de ma demande dans les systèmes du groupe Weinig, conformément à la politique de protection des données.

Détails techniques

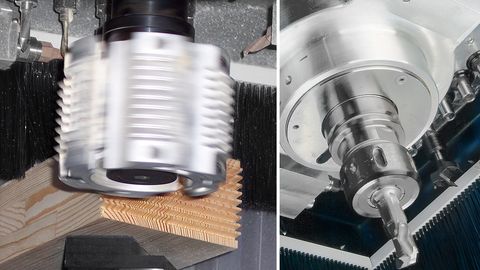

Agrégats de fraisage performants

Agrégats de fraisage performants

Des broches de fraisage précises, montées sur palier céramique, garantissent un résultat de fraisage optimal. Avec une puissance jusqu'à 11 kW - avec refroidissement par air ou par liquide - pour d'excellentes prises de bois, HOLZ-HER vous offre la broche idéale pour votre éventail d'applications.

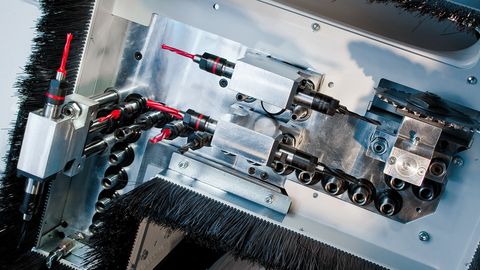

Tête de perçage 14 broches intégrée

Tête de perçage intégrable en option

Avec des têtes de perçage variables, la PRO-MASTER est parfaitement équipée.

14 broches (de série)

  • Agrégat de perçage avec 10 broches verticales (X = 6 / Y = 4)
  • Quatre broches horizontales (une broche de perçage double sur l'axe X/une sur l'axe Y).
  • Scie de rainurage intégrée sur l'axe X.
  • Encore davantage de puissance pour l’agrégat de perçage avec le booster de pression en option.

24 broches (option)

  • Agrégat de perçage avec 18 broches verticales (X = 11 + 2 / Y = 6)
  • Six broches horizontales (deux broches de perçage doubles sur l'axe X/une sur l'axe Y).
  • Scie de rainurage intégrée sur l'axe X.
  • Encore davantage de puissance pour l’agrégat de perçage avec le booster de pression en option.

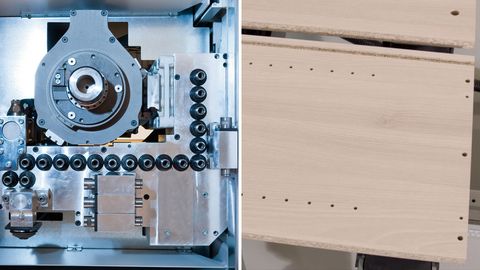

Tête d'usinage optimisée pour la pratique

Percer, scier, fraiser, rainurer : la tête d’usinage de la série PRO-MASTER

Percer, scier, fraiser, rainurer : la tête d’usinage de la série PRO-MASTER est multifonctionnelle et parfaitement équipée pour une fabrication rationnelle d’éléments de meubles plus simples et plus complexes, sur la durée.

La construction intégrée compacte fait de la tête d’usinage un modèle de dynamique, d’accélération et de précision de positionnement. La série PRO-MASTER offre un large éventail d'usinage dès l'équipement de base.

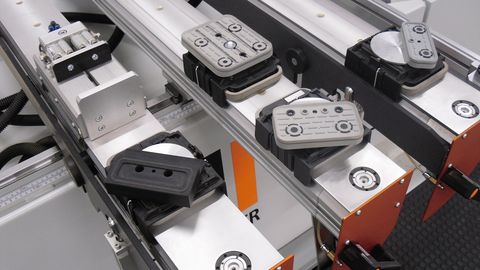

Table à traverses standard

Table à traverses standard
Ventouses de 50 millimètres de haut

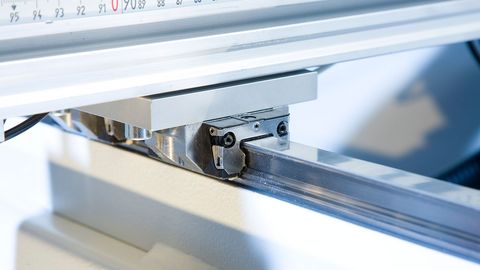

Guides linéaires inversés haute précision avec revêtement en feuille d’acier pour tous les axes motorisés.

Table à traverses : le support de panneau pour des cycles de travail optimaux

Grâce aux nombreux dispositifs de serrage de cadres et ventouses disponibles pour l’usinage de panneaux et de bois massif, ainsi qu’une hauteur d’usinage réelle de 180 mm, l’éventail des applications de la série 70 de HOLZ-HER est très large.

  • Traverses massives avec réseau de dépression unitaire, six traverses à déplacement simplifié, avec blocage pneumatique sur l’axe X.
  • Guides linéaires inversés haute précision avec revêtement en feuille d’acier pour tous les axes motorisés. Longévité et stabilité de fonctionnement extrêmes. À cet égard, HOLZ-HER propose 10 ans de garantie.
  • Pour le positionnement rapide des traverses et des ventouses , un pointeur laser est à votre disposition. Autres traverses et ventouses disponibles en option.
  • Des ventouses de 50 millimètres de haut garantissent le parfait maintien des panneaux.
  • Butées embarquées à douilles de guidage trempées et excentrées. Les butées peuvent être abaissées pneumatiquement.
  • Quatre aides au transport relevables et abaissables pneumatiquement pour le positionnement simple des pièces les plus lourdes (en option sur la 7017 classic). Aides au transport supplémentaires en option.
  • Deux larges boutons poussoirs pour le blocage des panneaux.
  • Davantage de capacité grâce à des zones d'usinage supplémentaires (option).
  • Aucune perte de dépression grâce aux zones de dépression enclenchables individuellement.
  • Pompes à vide haute performance 100 m3/h.
    En option : pompes à vide avec 140 m3/h et 250 m3/h.

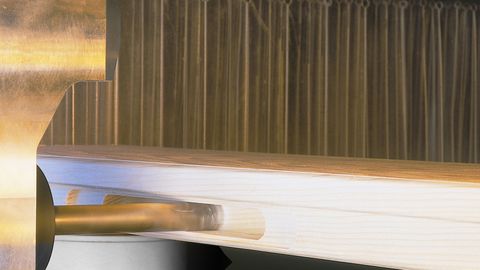

Usinage de bois massif intelligent

Équipement parfait pour l’usinage personnalisé et très diversifié

La série PRO-MASTER 70 offre des possibilités quasiment illimitées d'usinage. Conçue pour une sollicitation élevée, la construction massive et bien pensée présente un design industriel à la fois moderne et parfaitement adapté aux applications prévues.

Vous avez la possibilité d'usiner de grands éléments de porte avec une efficacité maximale et sans effort en mode pendulaire, et ce dès la PRO-MASTER 7018 version 500K.

Beaucoup de place pour tous les équipements

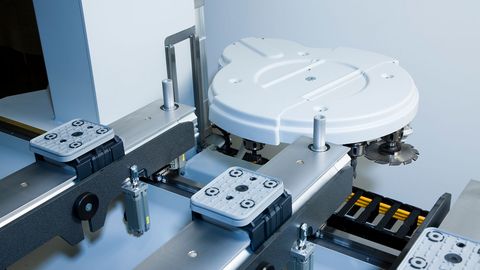

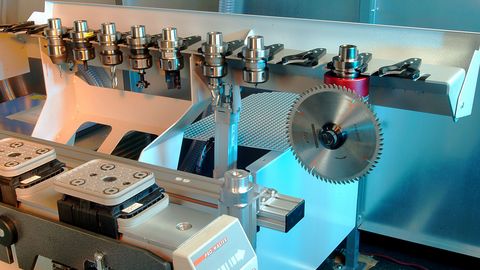

Le changeur à plateau embarqué à 12 ou 18 emplacements
Changeur linéaire 12 emplacements

Changeur d’outil pick-up 12 emplacements en équipement de série sur la PRO-MASTER 7017 et en option sur la 7018. Changeur à plateau embarqué 12 emplacements pour un usinage pendulaire efficace, en équipement de série sur la PRO-MASTER 7018.  Vous pouvez opter en option pour un changeur à plateau 18 emplacements pour un outillage diversifié.

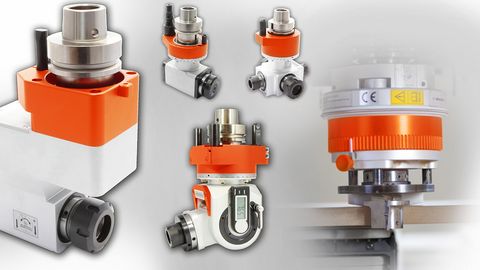

Agrégats interchangeables innovants

Agrégats interchangeables pour des applications des plus variées

Votre longueur d'avance pour des produits de haute qualité

Broches multiples classiques, agrégats de serrures de portes et de sciage, ainsi que des applications spéciales, telles que le burinage à burin creux et l'usinage de mousses synthétiques à l'aide d'agrégats de sciage : un grand nombre d'agrégats interchangeables pour les applications les plus variées sont à votre disposition pour toutes les machines de la série PRO-MASTER.

Pour des découpes d'angle et des perçages précis, des renvois d'angle variables avec affichage d'angle numérique et réglage d'angle sont également disponibles.

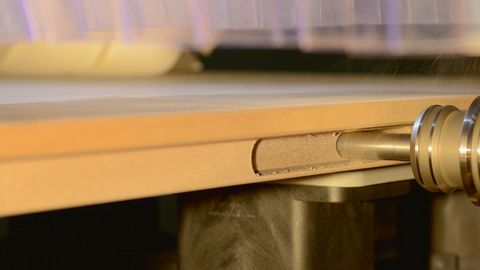

Fraise de serrure de portes pour les professionnels

Fraise de serrure de portes pour les professionnels
Usinage efficace de cadres de portes et autres éléments d'encadrement

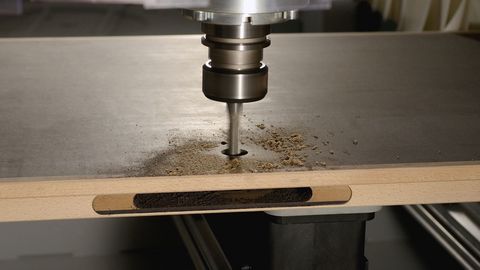

Fraisage de serrure de portes

Les moteurs de fraise ultra performants de l'agrégat de fraisage horizontal en option font de la série PRO-MASTER une absolue professionnelle de la fabrication de portes. Dans la version 5 axes, l'agrégat de fraisage remplit naturellement le même rôle.

  • HOLZ-HER propose un large éventail d’agrégats interchangeables compatibles, à la fois puissants et fiables pour toutes les applications.

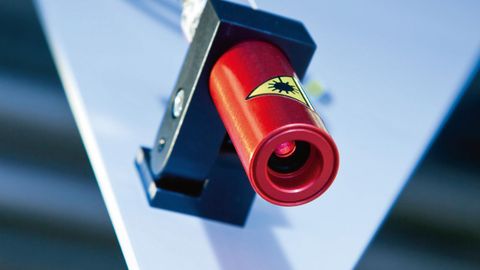

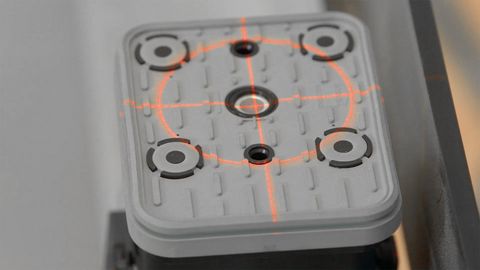

Pointeur laser de série

Pointeur laser à droite et à gauche de la tête d'usinage
Pointeur laser à droite et à gauche de la tête d'usinage
Pointeur laser à droite et à gauche de la tête d'usinage

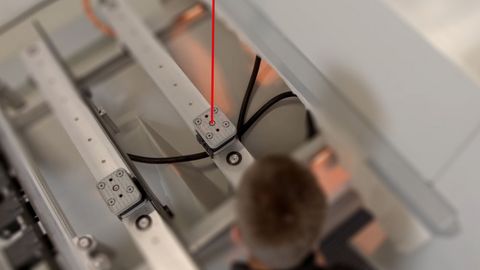

Pointeur laser pour un positionnement exact de la ventouse ou pour l'approche du contour de la pièce, monté à droite et à gauche de la tête d’usinage.

Laser à contour : la solution complète du positionnement

Laser à contour : la solution complète du positionnement
Laser à contour : la solution complète du positionnement

Le laser à contour projette l'ensemble du contour et toutes les ventouses nécessaires simultanément, ainsi que toutes les positions de traverses, sans restriction du nombre de lignes à projeter.

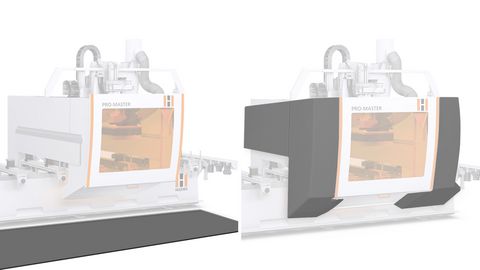

Concepts de sécurité variables

Tapis de sécurité 3 zones ou bumper de sécurité

Des concepts de sécurité modernes vous offrent deux possibilités : un tapis de sécurité trois zones breveté ou un bumper de sécurité. Ainsi, les centres d’usinage HOLZ-HER peuvent être adaptés de manière personnalisée et en toute sécurité à vos conditions d’exploitation.

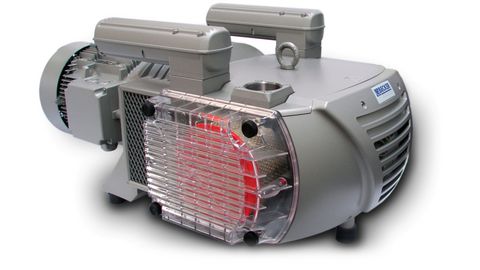

Technique du vide efficace

Pompes à vide extrêmement performantes et efficaces
ECO VAC

Des pompes à vide extrêmement performantes et efficaces garantissent le parfait maintien des panneaux. Nécessitant que peu de maintenance, l'outillage fonctionnant à sec se distingue également par de faibles émissions sonores et des besoins de maintenance extrêmement réduits.

La commande du vide intelligente ECO VAC commande également la performance de vide nécessaire à partir d'un logiciel en cas d'utilisation de pompes.


Bon à savoir

Une interconnexion constante des machines permet une fabrication hautement efficace

Efficacité grâce à l'interconnexion des machines HOLZ-HER

Grâce à l'interconnexion sans fil de ses machines, HOLZ-HER réalise vos concepts de fabrication en 20 minutes chrono, du premier clic de souris au meuble fini.

En apprendre plus


Des économies d'énergie facilitées

Avec le système intelligent de gestion énergétique ECO MODE pour machines CNC de HOLZ-HER, vous protégez l'environnement, mais vous économisez également de l'argent.

En apprendre plus
