Centre d'usinage CNC EVOLUTION 7405 Connect: Usinage CNC complet compatible P-System de Lamello

Usinage CNC complet en format compact et fonction Lamello P-System avec l'Evolution 7405 Connect

L’EVOLUTION 7405 Connect est la polyvalente de la famille EVOLUTION. La 7405 4mat offre également à l’utilisateur un fraisage précis sur les quatre chants du panneau et le formatage complet qui en résulte.

La variante d’équipement Connect offre de toutes nouvelles possibilités comme l’intégration des évidements et des rainures pour les raccords P-System de Lamello, par exemple. Ce type de raccords et d'autres sont réalisables sur les quatre chants et sur les axes X et Y en surface. Pour cette application, HOLZ-HER a doté l’EVOLUTION d’un septième emplacement destiné à accueillir un agrégat nouvellement développé, de même que la macro de programmation correspondante.

Les données techniques de la série EVOLUTION parlent d’elles-mêmes : Une hauteur libre de 1200 mm et une longueur d'usinage illimitée avec un encombrement minimum. Des épaisseurs de matériaux possibles de 8 à 70 mm font des centres d'usinage verticaux de HOLZ-HER des machines ultra polyvalentes capables de gérer l'usinage complet de vos produits tels que les tiroirs, les éléments et les façades de meubles, ainsi que les panneaux arrière.

Sur l’EVOLUTION 7405 Connect surtout, la fixation du panneau au verso permet l’usinage intégral, y compris les perçages horizontaux sans inversion de serrage supplémentaire. La construction solide de la série EVOLUTION vous garantit une qualité d’usinage maximale. En plus, un paquet de portes en option, composé d'un renvoi d'angle spécialement développé pour les boîtiers de fermeture et les fraises à fraiser les boîtiers de fermeture, complète les possibilités de l'EVOLUTION 7405 Connect de HOLZ-HER.

Prix
x

Des exigences différentes - des prix différents

Le prix d'une machine de HOLZHER est aussi personnel que vos exigences. C'est la raison pour laquelle, le mieux est que nous examinions brièvement avec vous ce qui est important pour vous, à la suite de quoi nous vous communiquerons déjà une première offre non contractuelle.

  1. J’autorise l’utilisation des données personnelles renseignées ci-dessus aux fins de traitement et d’enregistrement de ma demande dans les systèmes du groupe Weinig, conformément à la politique de protection des données.
Conseil personnalisé
x

Conseil personnalisé - pour une productivité plus élevée et unse plus grande efficacité

Ensemble, avec votre expert de HOLZHER, vous trouverez la machine qui répond de façon optimale à vos exigences. Il vous suffit de nous renvoyer le formulaire rempli et votre expert HOLZHER sur place examinera tout le reste avec vous.

  1. J’autorise l’utilisation des données personnelles renseignées ci-dessus aux fins de traitement et d’enregistrement de ma demande dans les systèmes du groupe Weinig, conformément à la politique de protection des données.

Plus d'informations

Téléchargements

Simple, rapide et écologique : détails supplémentaires sous forme de PDF à télécharger.

EVOLUTION brochure (PDF, 2 MB) xcut brochure (PDF, 307 KB)

Caractéristiques techniques

Ouvrir le tableau


Détails techniques

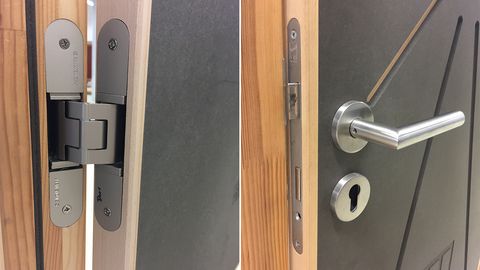

Doors Ready - Le paquet de portes en option

Le paquet de portes permet l'usinage complet de vantaux de portes jusqu'à une épaisseur maximale de 70 mm.
Le paquet de portes permet l'usinage complet de vantaux de portes jusqu'à une épaisseur maximale de 70 mm.

Les modèles EVOLUTION sont encore plus universels dans leur utilisation grâce à l'augmentation de 1200 mm de la hauteur de la pièce à usiner.

Un tout nouveau paquet de portes EVOLUTION optionnel composé d'un renvoi d'angle spécialement conçu pour les boîtiers de serrures et d'une fraise pour boîtier de serrures complète les possibilités de la CNC verticale de HOLZ-HER.

Le paquet de portes permet l'usinage complet de vantaux de portes jusqu'à une épaisseur maximale de 70 mm. Le côté charnière et le côté serrure sont usinés en deux montages. La fraise en bout Ø 16 mm fournie permet une profondeur de fraisage allant jusqu'à 115 mm et permet ainsi l'insertion de boîtiers de serrure avec différentes dimensions de mandrins. Les trous de poignée et de serrure peuvent également être percés avec précision à l'aide des macros HOPS. Après avoir tourné le vantail de la porte, il est possible d'insérer des charnières pour portes à feuillure dans le second serrage ainsi que des charnières ou ferrures cachées pour portes d'objets.

EVOLUTION Portes - Traitement des portes pour les praticiens

L'ensemble de porte EVOLUTION est parfaitement adapté à une utilisation pratique dans l'usinage des portes. En plus de l'insertion de boîtiers de serrures, de trous de poignées et de charnières, l'emballage permet le fraisage d'évidements pour ferme-portes et d'ennemis froids. L'ensemble offre aux menuisiers modernes tout ce dont ils ont besoin pour la production de portes. Un maximum d'avantages dans le plus petit espace possible.

Emballage xcut pour un traitement optimal des bandes

Emballage xcut pour un traitement optimal des bandes

Simple. Efficace. Economique - des bandes de panneaux aux meubles finis.

Avec l'emballage xcut, l'EVOLUTION génère automatiquement les pièces nécessaires à partir de bandes de panneaux préalablement coupées en longueur. En mode xcut, vous évitez complètement les coupes transversales autrement nécessaires.

Le logiciel xcut liste tous les travaux en attente sur l'écran de la machine. De cette façon, l'opérateur de la machine obtient une vue d'ensemble parfaite de tous les travaux et du matériel de bande requis. Les bandes sont coupées à longueur avec précision, fraisées sur 4 côtés et, si nécessaire, percées. Les bandes de panneaux sont ainsi utilisées de manière optimale sur toute leur surface.

En mode bord, les bandes déjà rognées peuvent également être formatées en longueur sans déchirure. Les EVOLUTION 7402 et 7405 avec l'emballage xcut en option deviennent ainsi le centre de votre production efficace de carcasses.

Highlights xcut

  • xcut table – table d'alimentation rallongée pour un guidage sûr des longues bandes de brames.
  • xcut logiciel – y compris CabinetSelect avec plus de 400 armoires préprogrammées. Adaptable individuellement avec CabinetControl Pro.
  • Base de données des pièces – „Warehouse” avec interface CSV et fonction de tri pour l'optimisation des bandes.
  • Mesure laser – mesure automatique de la longueur et de la largeur des bandes avec détection des pièces résiduelles.
  • Formatage automatique – lecture et marquage aisés des programmes pièce à l'aide d'un lecteur de codes à barres en option et d'une unité d'impression Easy-Label avec logiciel d'étiquetage.

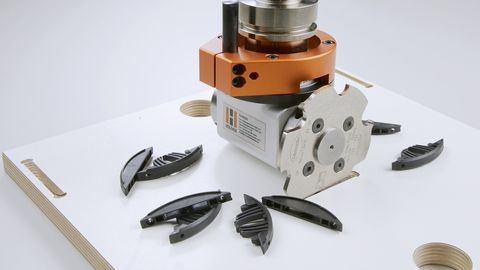

Le pack Connect : Intégration de fraisages de raccords sur les 4 chants

Le fraisage des poches de divers connecteurs est possible avec le 7405 Connect

Avec l’EVOLUTION 7405 Connect, vous avez libre choix de la technique de raccord

Outre le tourillonage et l’encastrement de raccords Cabineo, les macros fournies permettent à l’EVOLUTION 7405 Connect de réaliser des évidements pour les raccords Clamex de Lamello sur les axes X et Y. Vous décidez quels raccords pour quelle application vous souhaitez utiliser.

Le pack Connect offre les fonctionnalités suivantes :

  • Un changeur d'outils 1 emplacement sur les axes X/Y
  • Renvoi d’angle EVOLUTION pour fraisages Clamex de Lamello
  • Pack outils original P-System de Lamello
  • Macro CAMPUS pour évidements Clamex de Lamello

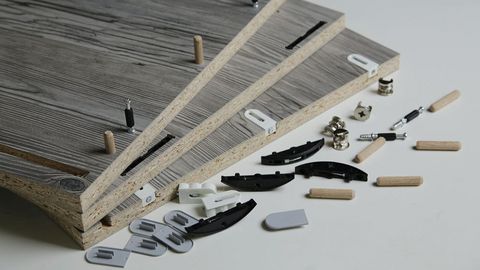

Libre choix du raccord

Avec l’EVOLUTION 7405 Connect, vous avez libre choix de la technique de raccord

Vous décidez quels raccords pour quelle application vous souhaitez utiliser.

Logiciel Pic2Plate exclusif

HOLZ-HER dispose du logiciel Pic2Plate, novateur et breveté, pour la prise en charge ultra simple des fichiers image et l'élaboration de programmes de fraisage vectoriels (en option sur la 7405 4mat et la 7405 Connect).

  • Élargissez votre portefeuille produits, proposez des gravures par photoréflexion avec effet de profondeur.
  • Sur votre EVOLUTION-CNC HOLZ-HER, créez des œuvres d’art uniques pour l'œil et au toucher.
  • Une simple photo ou un scan suffisent pour concevoir en quelques étapes et à partir de différents matériaux de panneaux des œuvres d’art aux applications multiples.
  • L’utilisation du logiciel Pic2Plate est un jeu d’enfants !
  • Le post-processeur intégré garantit un transfert continu des données de fraisage sur votre machine CNC HOLZ-HER avec le logiciel CAMPUS.

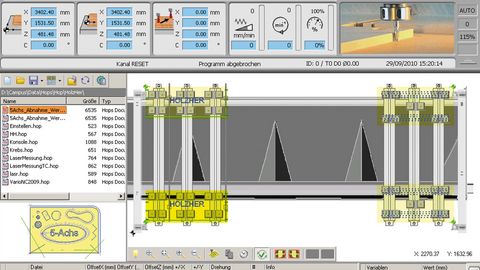

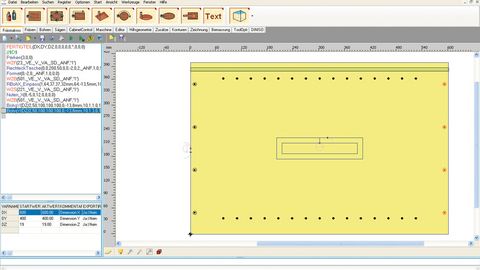

CabinetControl : programmation simplifiée de meubles

Programmation simplifiée de meubles
La commande machine conviviale et de haute qualité de HOLZ-HER
La commande machine conviviale et de haute qualité de HOLZ-HER

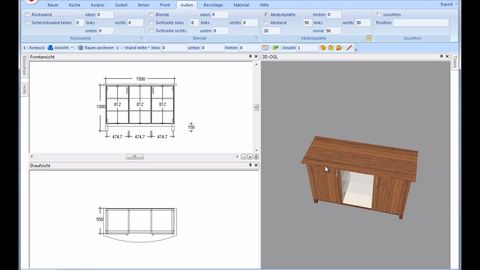

CabinetControl : logiciel de conception simplifiée de meubles à éléments

À la fois conviviale et de haute qualité, la nouvelle commande machine de HOLZ-HER fait partie intégrante de la conception machine. Le CAMPUS V7/NC Hops avec licences bureau et machine et le puissant logiciel de CAO aCADemy font partie intégrante du pack d’équipement. Le logiciel de design de mobilier en option CabinetControl Base complète le pack en lui apportant une vraie valeur ajoutée. Cette offre fournit tous les éléments indispensables à un usinage efficace et à un grand confort d’utilisation, incluant entre autres une interface à code-barres, un boîtier de commande manuelle, des fonctions d’importation et bien davantage encore.

  • CabinetControl Base : le pack de démarrage idéal (option).
  • Conception de meubles à éléments.
  • Visualisation en 2D et 3D possible.
  • Adaptation rapide aux demandes spécifiques des acheteurs de mobilier.
  • Parfaite présentation des meubles.
  • Réalisation automatique des plans de coupe.
  • Lancement automatique du programme d’usinage CNC par simple pression de touche.
  • Version professionnelle en option du CabinetControl EVOLUTION, également avec bibliothèque, calcul, transfert de données à la scie à panneaux horizontale, etc. Idéal également pour l'aménagement de cuisines et autres espaces.

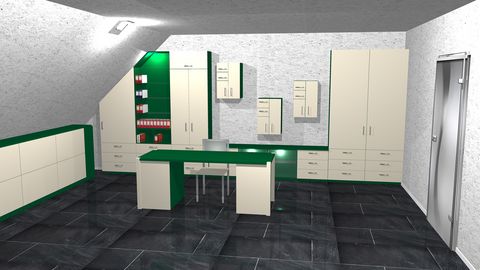

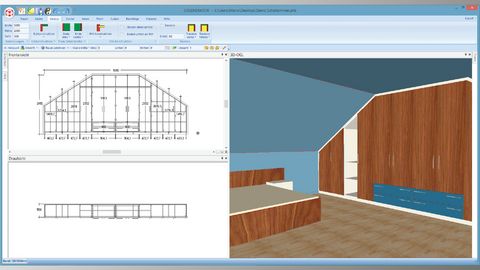

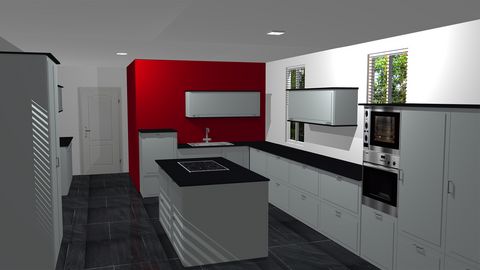

CabinetControl Pro - Planification parfaite de l'espace en 3D avec générateur de cabinet.

Cabinet Control Pro - Planification parfaite de l'espace en 3D avec générateur de cabinet.
Cabinet Control Pro - Planification parfaite de l'espace en 3D avec générateur de cabinet.
Cabinet Control Pro - Planification parfaite de l'espace en 3D avec générateur de cabinet.

CabinetControl Pro est l'extension pour une utilisation professionnelle dans la planification du mobilier et la présentation des clients. Planifiez des meubles ou concevez des situations de vie entières. Soutenez l'imagination de vos clients pour des décisions plus rapides. Présenter le mobilier planifié de façon photoréaliste de n'importe quel point de vue directement au client sur place.

Meubles

  • Planifiez vos meubles dans différentes situations de pièces : Armoires, armoires de toit inclinées, lucarnes, cuisines, meubles de salle de bains, meubles de bureau, armoires, armoires, armoires à portes coulissantes, meubles de salon, buffets, armoires encastrées, meubles hi-fi et TV, comptoirs, lits, tables etc.

Simple

  • En tant que charpentier, vous savez comment sont fabriqués les meubles. Avec seulement quelques entrées, vous pouvez accéder directement à la planification terminée, sans aucune connaissance en CAO. De là, il suffit d'appuyer sur un bouton et toutes les données sont prêtes pour la production. C'est un moyen rapide et facile de planifier et de préparer votre travail.

Programmation

  • En collaboration avec votre client, vous planifiez et présentez vos meubles rapidement et de manière vivante. Vous implémentez directement chaque demande de modification spontanée et votre client sait immédiatement ce qu'il reçoit. Cela rend sa décision plus facile et vous obtenez le travail plus rapidement.

Lors de la planification, les données de coupe et les programmes CNC pour votre scie à panneaux HOLZ-HER et la machine CNC HOLZ-HER sont générés automatiquement. L'option supplémentaire TrunRAY améliore l'affichage des rendus créés.

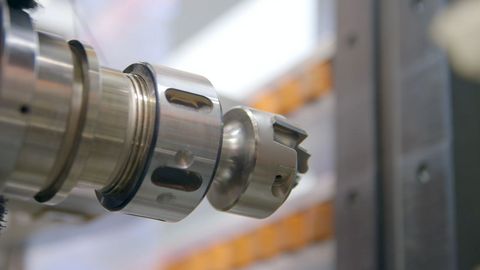

4mat est synonyme d'usinage complet

Usinage complet des 4 faces jusqu'à 1 500 mm
Ajustement entièrement automatique à l’épaisseur du panneau de 8 à 70 mm

Usinage complet des 4 faces jusqu'à 1500 mm sans inversion de serrage.

  • Il suffit de paramétrer la cote inférieure de dressage, tout le reste se fait automatiquement.

Des temps d’usinage réduits de manière significative

  • pour une précision et une qualité d’usinage maximales.

Grandes cotes d’usinage

  • Jusqu'à 1200 mm de jeu et 920 mm de fraisage en hauteur ainsi que 3200 mm sans supports supplémentaires en longueur. Encombrement minimal, machine extrêmement compacte.

Ajustement entièrement automatique à l’épaisseur du panneau de 8 à 70 mm

  • Idéale pour les panneaux arrière, les parois, les façades et même pour les plans de travail de cuisine. Ces derniers peuvent être usinés dans n’importe quelle longueur dans l’atelier, sous réserve d’emplacement approprié et de respect des distances de sécurité.

Pack Performance

Usinage complet de la surface et des 4 chants du panneau
Usinage complet de la surface et des 4 chants du panneau
Usinage complet de la surface et des 4 chants du panneau

Usinage complet ultra convaincant

L'EVOLUTION 7405 4mat proposeEVOLUTION 7405 4mat. Un fraisage précis des quatre chants du panneau permet le formatage complet des panneaux. Résultat : des panneaux jointés ou profilés sur tous les chants et parfaitement formatés.

Avec le pack Performance, le passage à une broche HSK 7,5 kW munie d’un changeur d’outil à 6 emplacements permet des profilages, des fraisages en pointe, des gravures, etc., avec changement d’outil automatique possible dans cette catégorie de machines. L' EVOLUTION 7405 4mat est donc un centre d’usinage haute qualité permettant la réalisation d’innombrables idées design.

  • Usinage complet des 4 faces en un seul positionnement avec l'EVOLUTION 7405 4mat. Il suffit de paramétrer la cote inférieure de dressage, tout le reste se fait automatiquement.

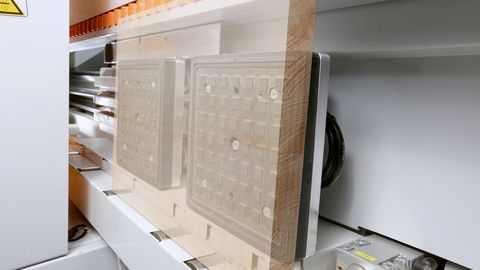

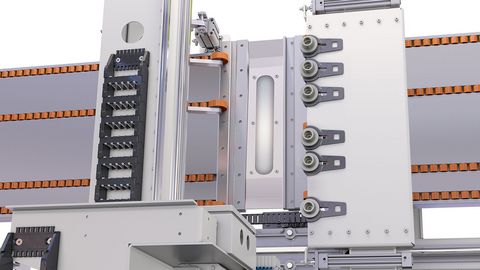

Concept de serrage unique

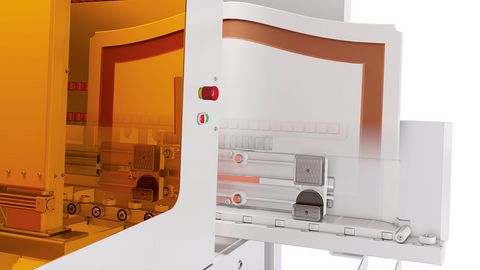

Positionnement entièrement automatique des ventouses
Qu'il s'agisse de panneaux ou de bois massif : le système de serrage automatique par le vide de la série EVOLUTION garantit une fixation sûre et respectueuse du matériau.

Positionnement entièrement automatique des ventouses. Dispositif automatique de pression indépendant de l’épaisseur du matériau pour de meilleurs résultats et le respect précis des cotes.

Qu'il s'agisse de panneaux ou de bois massif : le système de serrage automatique par le vide de la série EVOLUTION garantit une fixation sûre et respectueuse du matériau.

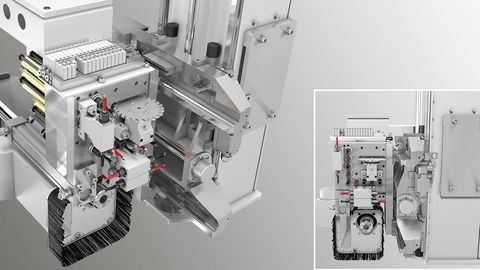

Équipement parfait : la tête de perçage de série

Équipement parfait : la tête de perçage de série

15 broches de perçage pour 5 perçages en ligne chacune sur l’axe X et Y, ainsi que 6 broches de perçage horizontales et l’agrégat de sciage intégré pour des résultats rapides et précis. Pour des performances de perçage supérieures, la série EVOLUTION peut également être équipée en option d’une tête de perçage XL avec jusqu’à 22 broches de perçage et une scie de rainurage.

L'immense tête de perçage XL

L'immense tête de perçage XL

Pour des performances de perçage encore plus élevées, également avec la tête de perçage XL

Cette dernière permet d’élargir encore davantage l’éventail des applications et l’énorme polyvalence du centre d’usinage vertical. Avec jusqu’à 22 broches, la tête peut être largement équipée pour les rangées de trous, ainsi que les perçages de construction et de passage. Résultat : adieu les changements de forets si chronophages !

Mais c’est surtout la possibilité d’équiper la tête avec une broche de perçage double supplémentaire sur l’axe Y et avec une broche ultra puissante pour la fraise à charnière qui apporte cette flexibilité unique. Cela permet par exemple des perçages sur la face avant de 5 et 8 mm sur les axes X et Y : la flexibilité à votre profit !

Pour tout type de matériaux

Possibilité de modifier la configuration de l'EVOLUTION en très peu de temps pour une utilisation sur des matériaux spéciaux
Idéal pour des panneaux extrêmement lourds et des applications dans le secteur du bois massif
Idéal pour l'usinage de panneaux

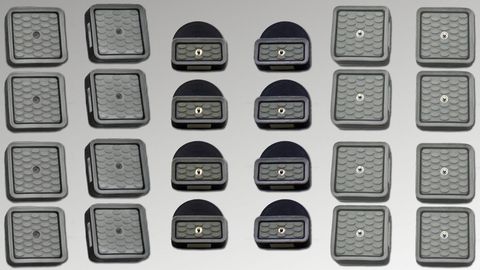

Afin de pouvoir répondre à toutes les exigences de matériaux et d'usinage, HOLZ-HER met à votre disposition une grande variété de ventouses spéciales. Cela rend l'EVOLUTION encore plus polyvalente.

Ventouses standards avec et sans clapet de dépression

  • Idéal pour l'usinage de panneaux

Ventouses pour bois massif

  • Idéal pour des panneaux extrêmement lourds et des applications dans le secteur du bois massif

Changement rapide

  • Vous avez la possibilité de modifier la configuration de l'EVOLUTION en très peu de temps pour une utilisation sur des matériaux spéciaux.

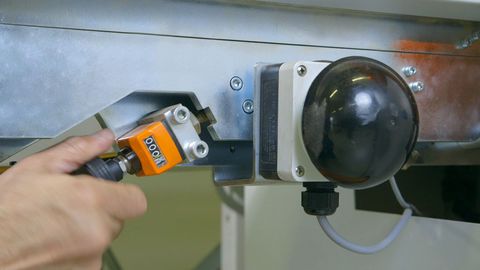

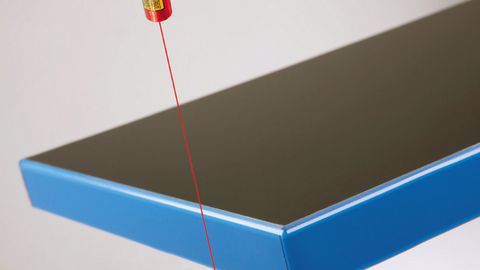

Correction automatique de la tolérance

Correction automatique de la tolérance

Détermination de la longueur exacte d’usinage et correction automatique des tolérances pour des perçages précis en fonction des dimensions. Le complément idéal en option pour un perçage d’une extrême précision, par exemple pour les chants déjà plaqués.

Temps d’usinage réduits

Jusqu’à 35 % de réduction des cycles d’usinage

Préservation du matériau et gain de temps grâce à l’usinage de panneaux jusqu’à 1 500 mm de longueur sans inversion de serrage.

  • Jusqu’à 35 % de réduction des cycles d’usinage.

Bon à savoir

Des économies d'énergie facilitées

Avec le système intelligent de gestion énergétique ECO MODE pour machines CNC de HOLZ-HER, vous protégez l'environnement, mais vous économisez également de l'argent.

En apprendre plus

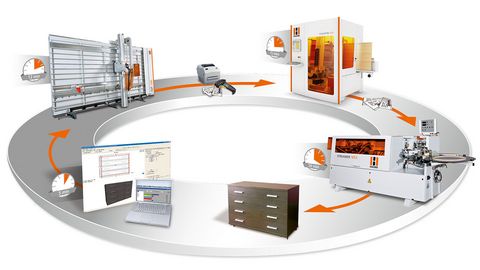

Fabrication hautement efficace grâce à l’interconnexion des machines HOLZ-HER
